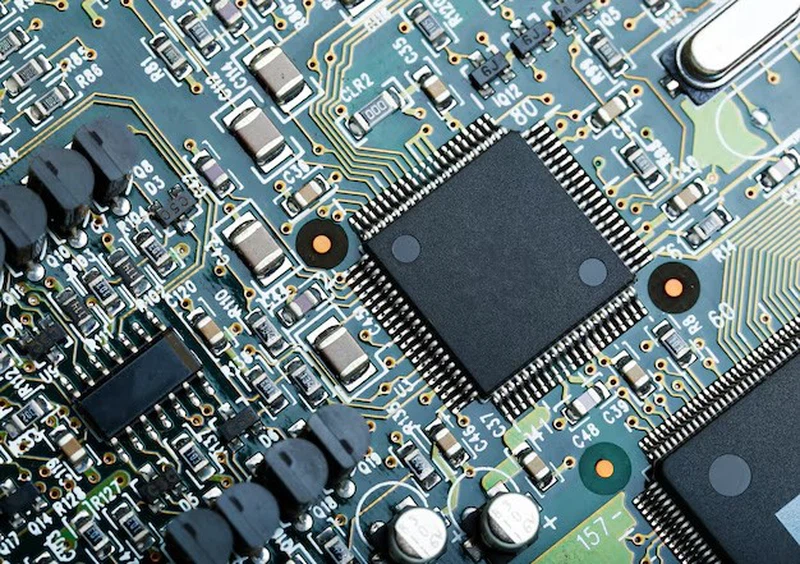

Mi az a PCB másolás?

A PCB klónozás egy áramköri lap visszafejtését jelenti a meglévő fizikai elektronikai terméken és áramköri lapon, fordított kutatási és fejlesztési technikák felhasználásával. Az elsődleges cél az eredeti termék műszaki dokumentumainak pontos reprodukálása, beleértve a PCB fájlokat, az anyagjegyzék (BOM) fájlokat, a sematikus fájlokat és így tovább. Ezt követően ezekkel a restaurált műszaki anyagokkal és gyártási útmutató dokumentumokkal történik a NYÁK lapok gyártása, az alkatrészek precíz forrasztása, a szigorú repülőszondás tesztelés, valamint az áramköri lap szükséges funkcionális hibakeresése. Ez az átfogó folyamat az eredeti áramköri prototípus megkettőzését eredményezi, amivel a funkcionalitás teljes mértékben megismétlődik.

II. A PCB másolás folyamata

A PCB-másolás folyamata bonyolult és aprólékos, és több kulcsfontosságú lépést foglal magában:

• Alkatrészek szétszerelése és dokumentációja

Alkatrészek szétszerelése: Kezdetben a PCB-n lévő összes alkatrészt aprólékosan szétszerelik. Ebben a fázisban gondos nyilvántartást vezetnek az egyes alkatrészek modelljéről, specifikációiról és helyzetéről, különösen a diódák, tranzisztorok és az IC chipek tájolásáról. Ideális esetben fényképeket készítenek az alkatrészek elrendezésének dokumentálására, így biztosítva, hogy egyetlen részlet se maradjon figyelmen kívül. Ez az információ elengedhetetlen a későbbi helyreállítási munkákhoz.

Az anyagjegyzék összeállítása: A szétszerelt alkatrészek alapján anyagjegyzéket (BOM) állítanak össze, amely megkönnyíti a későbbi beszerzési és forrasztási feladatokat.

• Üres tábla szkennelés és képfeldolgozás

Tisztítás és szkennelés: Az üres PCB-t alaposan megtisztítják alkohollal vagy más tisztítószerrel, mielőtt nagy pontosságú szkennerrel beolvassák. A megfelelő beállítás elengedhetetlen a tiszta kép eléréséhez.

Képfeldolgozás: Képfeldolgozó szoftvert alkalmaznak a kontraszt, a fényerő és egyéb paraméterek beállítására, hogy javítsák a forrasztóbetét-jelölések láthatóságát. A kép ezután fekete-fehérré alakul, és a vonalak tisztaságát ellenőrizzük. Ha szükséges, a beállításokat meg kell ismételni, vagy újraszkennelni kell.

Formátumok tárolása és konvertálása: A feldolgozott képeket fekete-fehér BMP formátumban menti a rendszer, jellemzően felső (TOP.BMP) és alsó (BOT.BMP) rétegből áll, a szükséges javításokkal vagy korrekciókkal.

• PCB fájl konvertálása és elrendezése

Fájlkonverzió: A NYÁK-tervező szoftver a BMP-fájlok NYÁK-gyártó berendezések által felismerhető formátumba konvertálására szolgál, biztosítva a pontos PAD és VIA (átmenő lyuk) elhelyezést.

A PCB elrendezés rajza: A konvertált fájlokkal a PCB elrendezés újrarajzolásra kerül a PCB tervező szoftverben. Ez a lépés hatalmas türelmet és a részletekre való odafigyelést igényel, hogy biztosítsa az egyes rétegek áramköreinek és alkatrészeinek pontos elhelyezését.

• PCB gyártás és alkatrészek forrasztása

PCB gyártás: A véglegesített PCB-elrendezést elküldik egy gyártóüzembe gyártás céljából.

Alkatrész beszerzés és forrasztás: Az alkatrészek beszerzése a BOM alapján történik, majd a legyártott nyomtatott áramköri lapra forrasztják, a lehető legnagyobb gondossággal, hogy ragaszkodjanak az alkatrészek eredeti tájolásához és helyzetéhez.

• Tesztelés és hibakeresés

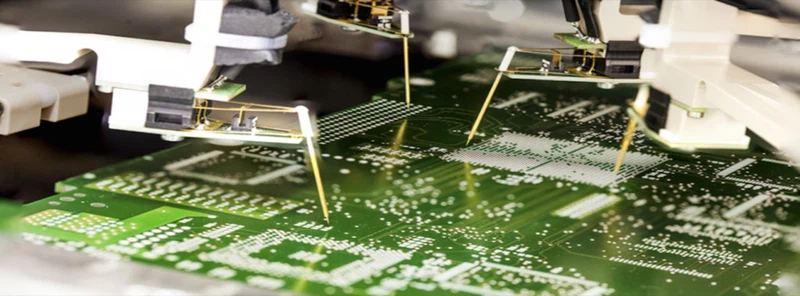

Repülő szonda tesztelése: Repülő szonda teszter segítségével a forrasztott NYÁK-t szigorú teszteknek vetik alá, hogy ellenőrizzék az áramköri csatlakozások pontosságát és a forrasztás minőségét.

Hibakeresés és optimalizálás: A NYÁK-t a megfelelő rendszerbe integrálták a funkcionális teszteléshez, és szükség szerint módosítják az eredeti kártyával való teljesítményparitást.

A PCB-másolás kulcsfontosságú reverse engineering technológiaként pótolhatatlan szerepet játszik az elektronikai ipar növekedésében és a technológiai innováció előmozdításában. Meghaladja a puszta replikációt, és az áramkör-tervezés mélységébe nyúl a tanulás és az újrafeltalálás érdekében. A Tecoo Electronics Co., Ltd.-nél továbbra is kitartunk a professzionalizmus, az innováció és az integritás iránti elkötelezettségünk mellett, kiváló minőségű PCB-másolási szolgáltatásokat és technikai támogatást kínálva az ügyfelekkel való együttműködéshez az elektronikai ipar virágzó fejlődésének előmozdítása érdekében.
